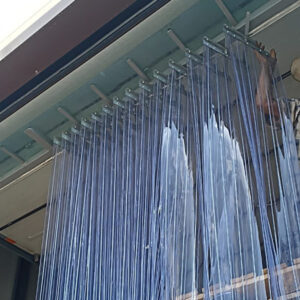

Иллюстрация этапа. Состав и условия уточняются для вашего объекта. Задача этапа Уточнить конфигурацию складной системы под объект.
Параметры проёма
01 РазмерыИзмерьте ширину и высоту свободного проёма в миллиметрах. Уточните место крепления направляющего профиля.
02 ОснованиеПриложите общий вид проёма, фото перемычки и откосов. Отметьте выступы и препятствия в зоне движения секций.
03 Схема открыванияУкажите открывание влево, вправо или с разрывом от центра. Проверьте место, где будут собираться секции. Рабочая задача
01 Когда нужен полный отводОпишите задачу: погрузка, мойка, сервис или сезонное открытие. Это помогает согласовать рабочую схему.
02 Существующая завесаЕсли механизм нужен для уже установленной завесы, пришлите её фото и известные параметры. Совместимость и состав уточняют по объекту. Перед следующим этапом Размеры и фото собраны Место сбора секций выбрано Регион поставки указан Частые вопросы Можно начать без размеров? Да, можно подготовить обращение с фотографиями и описанием задачи. Для окончательной комплектации потребуются измерения.
Чем отличаются комплектации? В каталоге представлены базовый подбор по проёму, односторонний отвод и отвод от центра. Состав каждого комплекта согласуют для объекта.
Точные размеры и комплект согласуют перед заказом.
Иллюстрация этапа. Состав и условия уточняются для вашего объекта. Задача этапа Согласовать состав для выбранной схемы открывания.
Выбор комплектации
01 Подбор по проёмуБазовый комплект: схему и состав определяют после замеров и фотографии объекта.
02 Односторонний отводВсе секции собираются слева или справа. Сторону выбирают по месту и доступной зоне для сложенного пакета.
03 От центраДве части расходятся от согласованного места разрыва. Перед вводом секций в профиле предусматривают два стопора. Основные элементы
01 Направляющий профильВ алюминиевый профиль вводятся роликовые каретки и стопорные элементы. Порядок сборки приведён в инструкции.
02 СекцииСкладная система поставляется готовыми секциями с проклёпанными ПВХ лентами.
03 Диагонали и поперечные планкиДиагонали устанавливают в отверстия секций и соединяют винтами М4. В поперечных планках предусмотрены элементы с внутренней резьбой. Что согласуют под объект
01 Количество и конфигурацияКоличество секций, длина направляющего профиля и место разрыва определяются под проём. На странице нет фиксированного универсального состава.
02 Нахлёст и стопорыПо три отверстия с каждой стороны секций позволяют менять нахлёст. Положение стопоров регулируют при позиционировании завесы. Перед следующим этапом Состав сопоставлен с проёмом Схема открывания согласована Крепление под основание уточнено Частые вопросы Есть ли единая цена? Цена по запросу. Предложение готовят после уточнения проёма и комплектации.
Система включает ПВХ ленты? Инструкция описывает поставку готовых секций с проклёпанными лентами. Состав конкретного заказа нужно подтвердить перед поставкой.
Состав комплекта подтверждают в предложении для вашего проёма.
Иллюстрация этапа. Состав и условия уточняются для вашего объекта. Задача этапа Передать понятный запрос и согласовать предложение.
Данные обращения
01 Выбранный комплектУкажите выбранную комплектацию и её артикул из карточки: базовый подбор, односторонний отвод или отвод от центра. Схему открывания передайте отдельным параметром.
02 Проём и контактДобавьте размеры, регион и электронную почту для ответа. Телефон можно указать дополнительно.
03 Фото или схемаФайл помогает оценить основание и препятствия. Если открываете почтовое приложение, прикрепите выбранный файл к письму вручную. Документы
01 Инструкция по монтажуВ инструкции показаны установка направляющей, сборка секций, стопоры и регулировка нахлёста.
02 ПредложениеСостав, стоимость, условия оплаты и поставки согласовывают отдельно для вашего объекта. Перед следующим этапом Артикул и схема указаны Электронная почта проверена Инструкция сохранена Частые вопросы Форма сразу отправляет письмо? В локальном просмотре форма только подготавливает текст. После проверки данных доступны копирование и выбор способа связи.
Где взять инструкцию? Ссылка на DOCX есть на первом экране, в карточке комплекта и в панели монтажа.
Скачать инструкцию по монтажу (DOCX)
На локальной странице обращение не отправляется автоматически.
Иллюстрация этапа. Состав и условия уточняются для вашего объекта. Задача этапа Согласовать маршрут и порядок получения комплекта.
Перед поставкой
01 РегионУкажите город и регион. Для товара заявлена поставка по РФ и СНГ; условия конкретного направления уточняют при заказе.
02 Габариты и упаковкаПосле согласования комплекта уточните длину профиля, упаковку и способ перевозки. Вес и размеры упаковки зависят от согласованного состава.
03 РазгрузкаСообщите ограничения подъезда и разгрузки на объекте. При получении
01 ОсмотрПроверьте упаковку и видимые повреждения до начала монтажа. Сверьте фактический комплект с согласованными документами.
02 Вопросы по составуПри несоответствии сохраните фото и обратитесь к поставщику, указав состав заказа. Перед следующим этапом Адрес и получатель согласованы Условия разгрузки известны Комплект сверен при получении Частые вопросы Когда будет доставка? Срок согласуют после уточнения состава и маршрута.
Доставка входит в цену? Стоимость и включённые услуги уточняются в предложении по вашему заказу.
Сроки, стоимость перевозки и услуги согласуют отдельно.
Иллюстрация этапа. Состав и условия уточняются для вашего объекта. Задача этапа Установить направляющую и добиться свободного складывания секций.
Профиль и ввод секций
01 Крепление направляющейИнструкция предусматривает крепление алюминиевого профиля к проёму через каждые 20–30 см дюбель-гвоздями или саморезами. Основание и крепёж проверяют на объекте.
02 Доступ для каретокДлину профиля оставляют меньше ширины проёма так, чтобы с одной стороны можно было ввести роликовые каретки. Подробное условие смотрите в полном документе.
03 Схема и стопорыДо ввода секций определите место разрыва, если он нужен. Для открывания от центра в месте разрыва предусмотрены два стопора, направленные в стороны открывания. До позиционирования их не затягивают. Сборка и регулировка
01 Диагонали и соединенияДиагонали поочерёдно вставляют в отверстия на секциях и соединяют винтами М4. Поперечные планки скрепляют винтами в предусмотренные резьбовые элементы.
02 НахлёстВ секциях по три отверстия с каждой стороны. Выбор отверстия при креплении меняет нахлёст завесы.
03 ПозиционированиеПосле сборки регулируют положение завесы и стопоров: при закрытии секции должны раскладываться без зазоров и фиксироваться, при открытии — полностью складываться. Завершение
01 Тяговый тросикПосле регулировки на конечной секции, которая входит в стопор, устанавливают тросик с петлёй для открывания и закрывания.
02 Проверка движенияИнструкция рекомендует силиконовую смазку трущихся элементов для предотвращения подклинивания. Полный порядок и особые случаи приведены в DOCX. Перед следующим этапом Схема выбрана до ввода секций Соединения и нахлёст проверены Стопоры выставлены после позиционирования Секции складываются свободно Частые вопросы Можно ли открыть завесу в две стороны? Да, инструкция предусматривает разрыв и открывание от центра. Место разрыва и положение стопоров определяют до ввода секций.
Достаточно краткого описания на странице? Для сборки используйте полный документ: он содержит изображения, порядок позиционирования и особые случаи монтажа.
Скачать инструкцию по монтажу (DOCX)
Скачайте и прочитайте полную инструкцию до начала монтажа. Краткое описание не заменяет документ.
